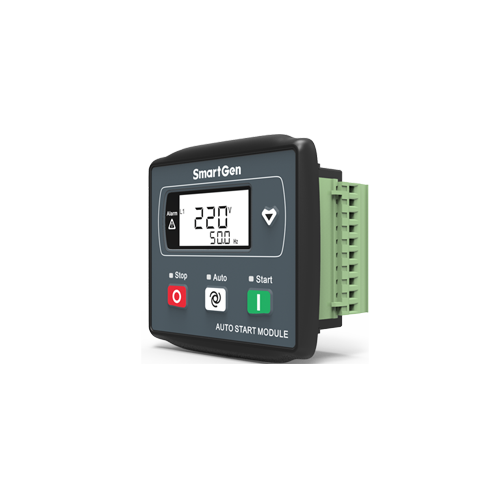

Panou Control SmartGen HGM1790N, LCD, 8-35Vcc

Panoul SmartGen HGM1790 este utilizat pentru controlul automat si monitorizarea generatorului de curent. Poate realiza pornirea/oprirea manuala a generatorului, precum si pornirea/oprirea automata de la distanta. Panoul de control poate monitoriza si proteja functionarea generatorului prin colectarea si analizarea datelor acestuia, cum ar fi tensiune, curent, temperatura lichidului, presiunea uleiului, etc., si poate indica eventualele avarii/defectiuni.

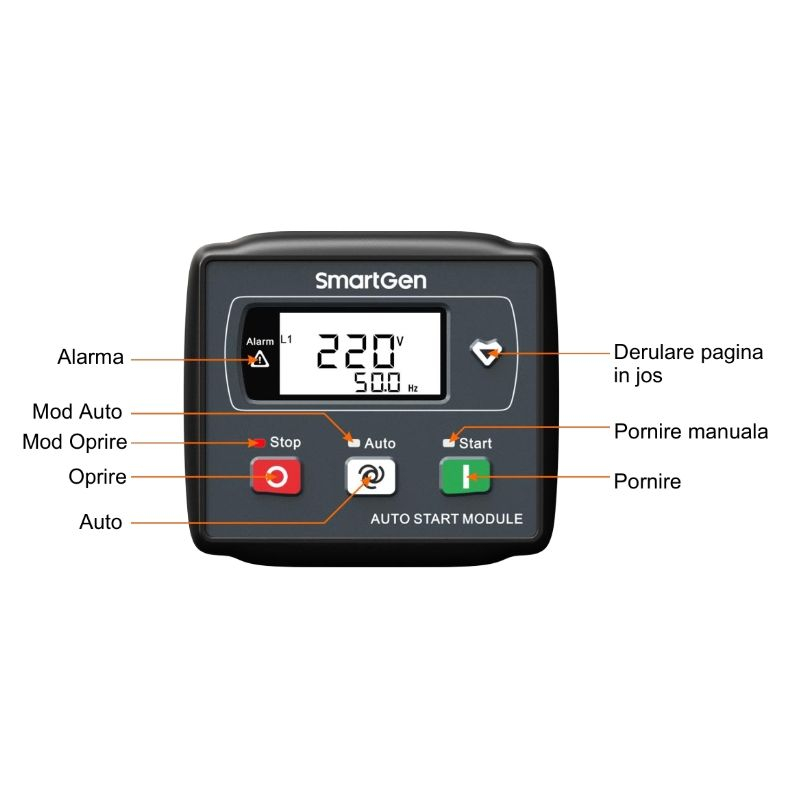

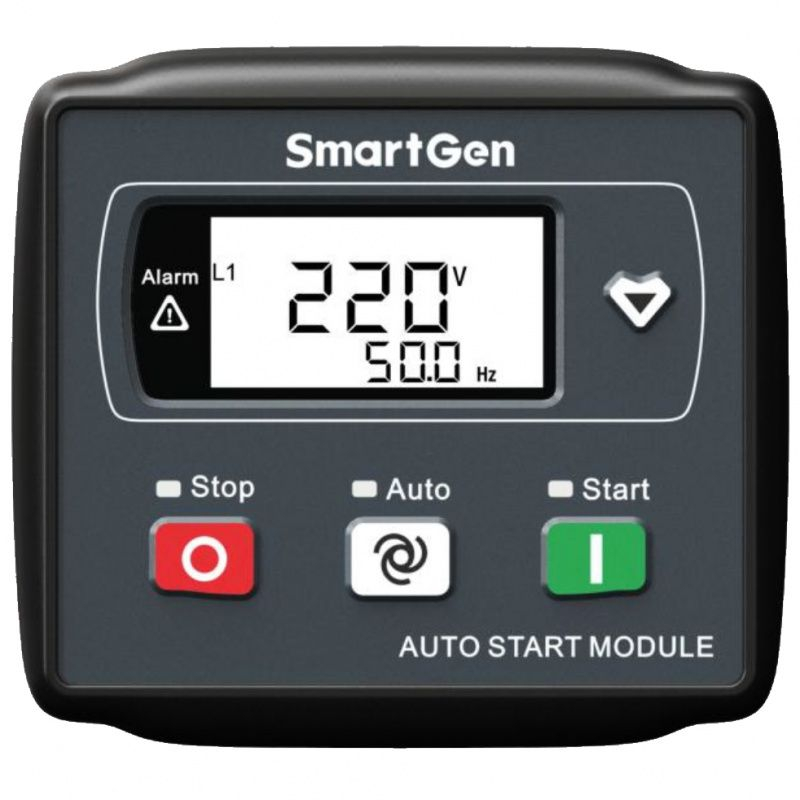

Ecranul LCD si butoanele tactile fac utilizarea panoului usoara si intuitiva.
Parametrii si valoarea temporizatorului pot fi configurati de la panoul frontal sau utilizand portul USB (comunicare prin software pe un calculator).

Caracteristici:

• Afisaj LCD luminat, indicator LED, butoane tactile;
• Poate masura si afisa parametrii generatorului de curent monofazat: tensiune, curent, frecventa, puterea si procentaj sarcina;
• Masurare si afisare a urmatorilor parametri despre motor: temperatura, presiune ulei, nivel combustibil, turatie, tensiune baterie, numar ore de functionare, numar porniri (afisat pe calculator);
• Cu protectie impotriva defectiunilor generatorului si functii de afisare;
• 3 moduri de lucru: manual, automat si oprire;
• Senzorii multipli de temperatura, presiune si nivel combustibil pot fi utilizati direct, parametrii putand fi definiti de utilizator;

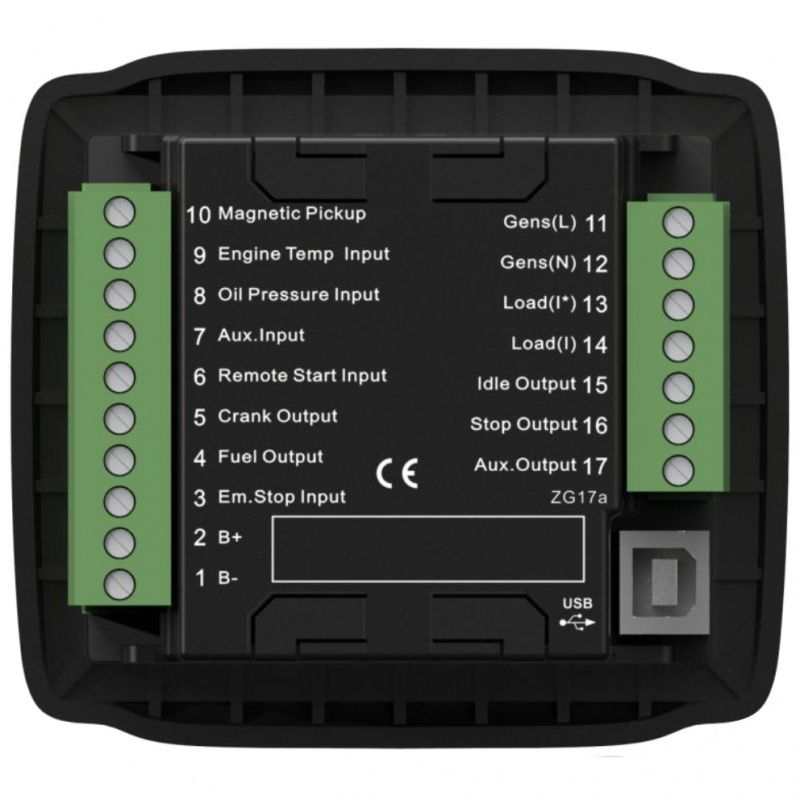

• 1 port de intrare configurabil care poate fi setat ca intrare digitala sau senzor nivel lichid;
• 2 relee de iesire fixe (releu combustibil, releu pornire);
• 3 porturi de iesire configurabile care pot fi setate ca iesire pentru alarma, iesire preincalzire sau iesire pentru control ralanti;
• Setarea parametrilor: permite utilizatorului sa modifice setarile si sa le stocheze pe un card de memorie. Parametrii nu se vor pierde chiar si atunci cand este oprit. Parametrii pot fi setati nu numai de pe panoul frontal, ci si reglati prin interfata USB folosind un PC;

Date tehnice:

• Tensiune de alimentare: 8.0Vcc - 35Vcc sursa de alimentare continua
• Consum energie: <1.2 W (≤ 0.5 W in Mod Standby)
• Interval intrare tensiune alternator: 15V ca – 360V ca (ph-N)
• Frecventa alternator: 50 / 60 Hz
• Tensiunea senzorului de turatie: 1.0 V – 24.0 V (RMS)
• Frecventa senzorului de turatie: 10000 Hz (max.)
• Releu iesire pornire: 1A 28Vcc sursa de alimentare DC B+
• Releu iesire combustibil: 1A 28Vcc sursa de alimentare DC B+
• Iesire aux. 1: 1A 28Vcc sursa de alimentare DC B+
• Iesire aux. 2: 1A 28Vcc sursa de alimentare DC B+
• Iesire aux. 3: 1A 28Vcc sursa de alimentare DC B+
• Intrare digitala programabila: Activa cand este conectata la B
• Dimensiune carcasa: 95 x 86 x 46.5 mm
• Dimensiune panou: 78 x 66 mm
• Curent CT secundar: Nominal 5A
• Temperatura de lucru: -25 ~ +70ºC
• Umiditate: 20~93% RH
• Temperatura depozitare: -25 ~ +70ºC
• Grad de protectie IP55: Cand este instalata o garnitura de cauciuc impermeabila intre controler si panoul de protectie
• Rezistenta izolatiei: Aplicati tensiune AC 2.2kV intre borna de inalta tensiune si cea de joasa tensiune
• Pierderea de curent nu este mai mare de 3mA timp de 1 minut
• Dimensiuni (L x l x h): 95 x 86 x 47 mm
• Greutate: 0.18 kg
