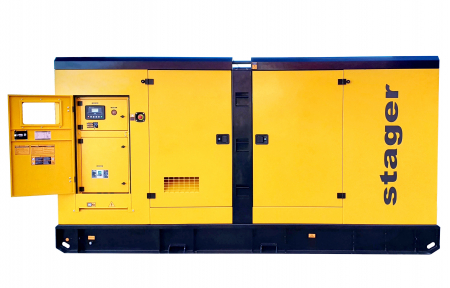

Generator de curent insonorizat, trifazat Stager YDSD550S3, 550 kVA, 720A, diesel, 1500 rpm

Descriere:
Carcasa insonorizata cu usi de acces pentru interventii de mentenanta si reparatii;
Fereastra de vizionare a panoului de control;
Intrerupator retea electrica;
Buton de oprire in caz de urgenta montat la exteriorul carcasei;
Baterie de pornire 24V, suport si cabluri;
Teava de esapament flexibila, sifon de evacuare, flansa, toba de esapament;
Manta de protectie termica a motorului;
Inele de ridicare in partea de sus a carcasei si la sasiu;
Radiator max. 50ºC;
Incarcator baterie 24V;
Alternator Y544D, grad de protectie IP23, clasa de izolatie H;
Tampoane anti-vibratii;
Filtru de aer uscat, filtru de combustibil, filtru ulei;
Conector ATS
Baterie
Display Digital
Dotat cu preincalzire

Accesorii optionale:
ATS
Modul conectare GSM CMM366A-4G

Date tehnice:
GENERATOR
Putere nominala: 400 kW / 500 kVA
Putere maxima: 440kW / 550 kVA
Tensiune nominala: 230/400 V
Frecventa: 50 Hz
Curent nominal: 720 A
Factor de putere (cos Φ): 0.8
Capacitate rezervor combustibil: 1200 L
Nivel de zgomot LwA: 98 dB(A)
Dimensiuni (L*W*H): 4850x1850x2400 mm
Greutate: 5600 kg
Panou de control: SmartGen HGM6120CAN

ALTERNATOR
Model: Yorking Y544D
Tip conexiune: 3 faze si 4 fire, conexiune tip "Y"
Putere nominala: 500 kVA
Sistem excitatie: Autoexcitatie, fara perii
Numar poli: 4
Factor putere: 0.8
Grad de protectie: IP23
Clasa de protectie: H
Altitudine: ≤ 1000m
Regulator tensiune: AVR
Numar rulmenti: 1
TIF： ＜50
THF： ＜2%
Bobinaj alternator: sarma de Cupru

MOTOR
Model: SDEC 6KTAA25-G311
Tip: Motor diesel, 4-timpi, 6 cilindri in linie, racire cu apa
Putere max.: 460 kW @ 1500 rpm
Alezaj x cursa: 170 x 185 mm
Capacitate cilindrica: 25.18 L
Rata de compresie: 16:1
Regulator turatie: Electronic
Tip aspiratie: Turbo suflanta cu aftercooler

SISTEM COMBUSTIBIL
Tip injectie: Injectie directa
Consum combustibil:
- 100% Sarcina (PRP): 110 L/h
- 75% Sarcina (PRP): 81 L/h
- 50% Sarcina (PRP): 57 L/h
- 25% Sarcina (PRP): 33 L/h

SISTEM UNGERE
Capacitate baie de ulei: 75 L
Consum ulei: ≤0.1 g/kWh (la 1500rpm)

SISTEM RACIRE
Capacitate lichid de racire (doar motor): 55 L
Termostat: 77 - 90ºC
Capacitate pompa de apa: 880 L/min (1500rpm)

SISTEM PORNIRE
Capacitate electromotor: 9 kW
Sistem pornire: 24V, Electric
Baterie: 24 V, 200 Ah

PANOU DE CONTROL
Panoul de control SmartGen HGM6120CAN este utilizat pentru controlul automat si monitorizarea generatorului de curent. Poate realiza functii precum: pornire / oprire automata, masurarea datelor, alarme de protectie si 3 functii de la distanta (control, masurare si comunicare de la distanta). Toti parametrii pot fi configurati de la panoul frontal sau utilizand interfata USB (sau RS485) pentru a regla prin intermediul unui calculator. De asemenea, are port CAN si monitorizarea retelei AC si controlul comutarii automate a retelei / generatorului (AMF). Poate fi utilizat pe scara larga in toate tipurile de sisteme de control automat datorita structurii sale compacte, conexiunilor simple si fiabilitatii ridicate.

Date tehnice panou de control:
Tensiune de alimentare: 8 ~ 35 Vcc
Consum energie: < 3W (Mod standby: ≤ 2W)
Temperatura de functionare: (-25 ~ +70)ºC
Intrari digitale: 5
Releu de iesire: 6
Intrari analogice: 3
AMF: DA
Sistem AC: 1P2W / 2P3W / 3P3W / 3P4W
Frecventa alternator: 50 / 60 Hz
Detectare & Afisare kW / A: DA
Interfata programabila: USR / RS485
CANBUS (1939): DA
RTC & Jurnal inregistrari: DA
Pornire programata a generatorului: DA
Intretinere: DA
- Controlat cu microprocesor
- Afisaj LCD ce permite vizionarea facila a informatiilor, rezolutie 132 x 64 pixeli
- Portul de comunicatie RS485 permite 3 functii “de la distanta” prin protocolul MODBUS
- Functie de control si protectie: pornirea/oprirea automata a generatorului, transfer sarcina (control ATS) si afisarea erorii si protectiei
- Setarea parametrilor: permite utilizatorului sa modifice setarile si sa le stocheze pe un card de memorie. Parametrii nu se vor pierde chiar si atunci cand este oprit. Parametrii pot fi setati nu numai de pe panoul frontal, ci si reglati prin interfata USB (sau interfata RS485) prin PC
- Senzorii multipli de temperatura, presiune si nivel combustibil pot fi utilizati direct, parametrii putand fi definiti de utilizator
- Poate masura si afisa tensiunea, curentul, frecventa, parametrii de putere ai retelei / generatorului:
Retea / Generator
Tensiune linie (Uab, Ubc si Uca)
Tensiune faza (Ua, Ub si Uc)
Frecventa
Ordine faze
Sarcina
Curent (IA, IB, IC)
Puterea activa pentru fiecare si totala (kW)
Putere reactiva (kVAr)
Putere aparenta (kVA)
Factor putere (PF)
Energia acumulata a generatorului (kWh)
Procent iesire cu sarcina (%)
- Masurare si afisare a urmatorilor parametri despre motor: temperatura, presiune ulei, nivel combustibil, turatie, tensiune baterie, tensiune redresor, numar ore de functionare, numar porniri.

Detalii sistem preincalzire:
Aceasta asigura incalzirea lichidului de racire al motorului la temperaturi scazute.
Asigura incalzirea motorului pentru porniri rapide si usoare.
Reduce timpul pentru a se ajunge la temperatura de operare a motorului.
Imbunatateste rapid ajungerea motorului la turatia de lucru.
Consum de lucru intre 750W si 2250W in functie de dimensiunea sistemului de racire.
Carcasa din Aluminiu este rezistenta in timp si rezista la lovituri accidentale.
Controleaza temperatura folosind un termostat de reglare.

Nota importanta: Acest generator necesita o configurara specifica a panoului de automatizare, executata de specialistii nostri la momentul instalarii/punerii in functiune. Daca achizitionati acest produs fara automatizare sau fara serviciile noastre de instalare, va rugam sa specificati configuratia in care veti utiliza pentru a va face (gratuit) aceasta configurare inainte de livrare. Configurarea ulterioara va necesita costuri suplimentare pentru deplasarea unei echipe in teren.

* Datele tehnice pot fi modificate fara o notificare prealabila.
