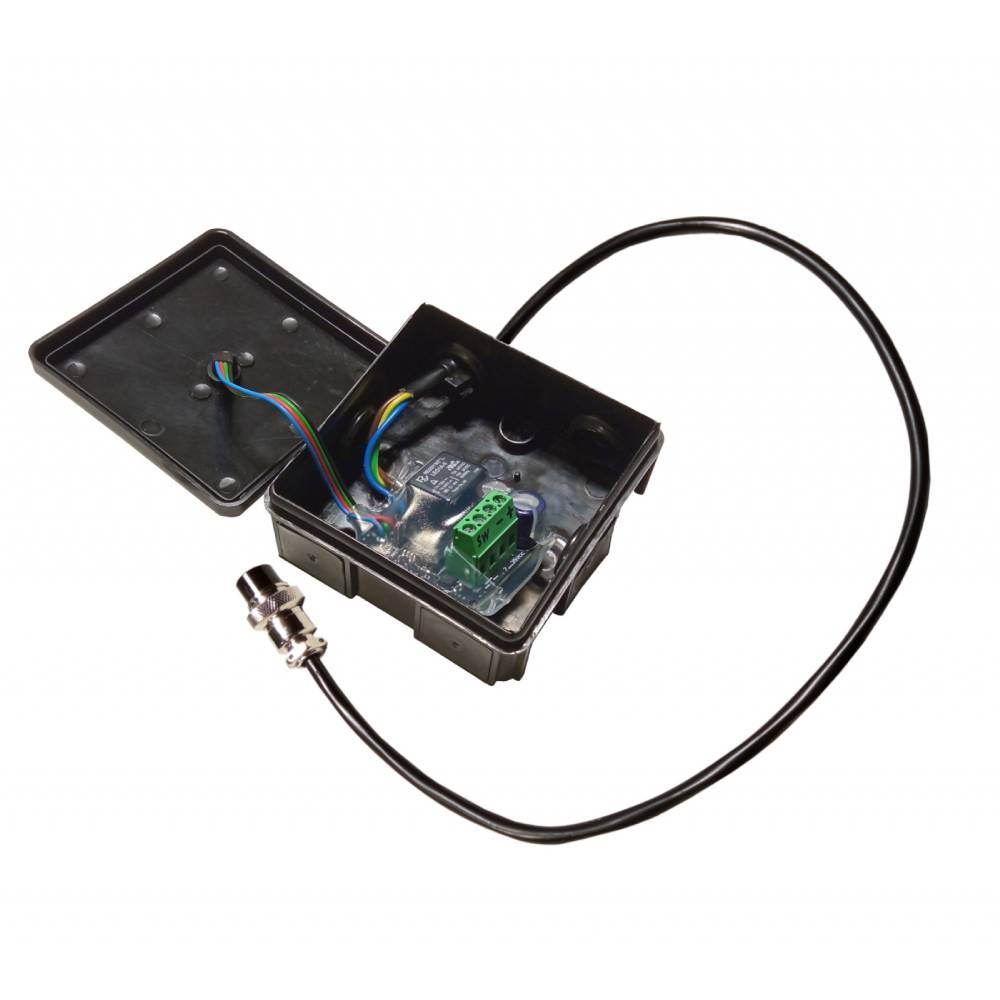

Interfata invertor solar / Generator
Interfață de conversie a comenzilor de pornire și oprire furnizate de anumite invertoare Off Grid.
Convertește comenzile NC = PORNIT și NO = STOP în comenzi de pornire și oprire tip impuls, NC cu durata de 2 secunde.
Primul impuls = PORNIT, următorul impuls = OPRIT.
Aceasta interfață permite utilizarea generatoarelor Stager din seria FD xxxx ER Automatic pentru încărcarea automata a acumulatorilor de stocare a anumitor sisteme Off Grid
Dare tehnice:
Tensiune de alimentare ( se alimenteaza din conectorul generatorului): 7 - 35Vcc
Durata impuls: 2 secunde
Curent maxim absorbit: 50 mA
Curent maxim prin contactul releului intern: 7 A
Sursa de incarcare pentru bateria generatorului nu este inclusa.
Conexiuni electrice:
1. Incarcarea bateriei generatorului se poate conecta la regleta din interior pozitionata pe placa de circuit (PCB), respectand polaritatea inscriptionata pe aceasta ( “ - “ respectiv “ + “ ) .
2.Conexiunea cu generatorul se face pe 3 fire: 1 = 200 ( + )
2 = 0 ( - )
3 = 277 ( Start )
3. Conexiunea cu invertorul solar se face prin 2 fire, aceasta se conecteaza la regleta din interior pozitionata pe placa de circuit (PCB) inscriptionata cu ( “ SW “ ), comanda nu necesita tensiune (este cu potential 0)
NC = Generator pornit
NO = Generator oprit
Semnificație LED:
Albastru intermitent lent = Interfață alimentata (standby) așteptare, generator oprit
Verde intermitent = inițializare pornire generator
Verde permanent = generator pornit
Alb intermitent lent = inițializare oprire generator
Albasstru intermitent rapid = tensiunea baterie generatorului este prea mica, posibil incarcare sau baterie defecte ( verificati tensiunea baterie montate pe generator ).
Alb intermitent rapid = tensiunea baterie generatorului este prea mare, posibil incarcare defecta ( verificati tensiunea furnizata de sursa, care incarca bateria generatorului ).
Interfață este destinata utilizării cu invertoarele solare Off Grid care, atunci când nu au alta sursa de energie (rețeaua este în avarie sau absentă, panourile fotovoltaice nu furnizează energie și bateria de stocare este descărcată) semnalizează către exterior acest lucru prin închiderea uni contact, contact care va fi deschis în momentul în care bateria a fost reîncărcată.
Instalarea se face de personal calificat.
