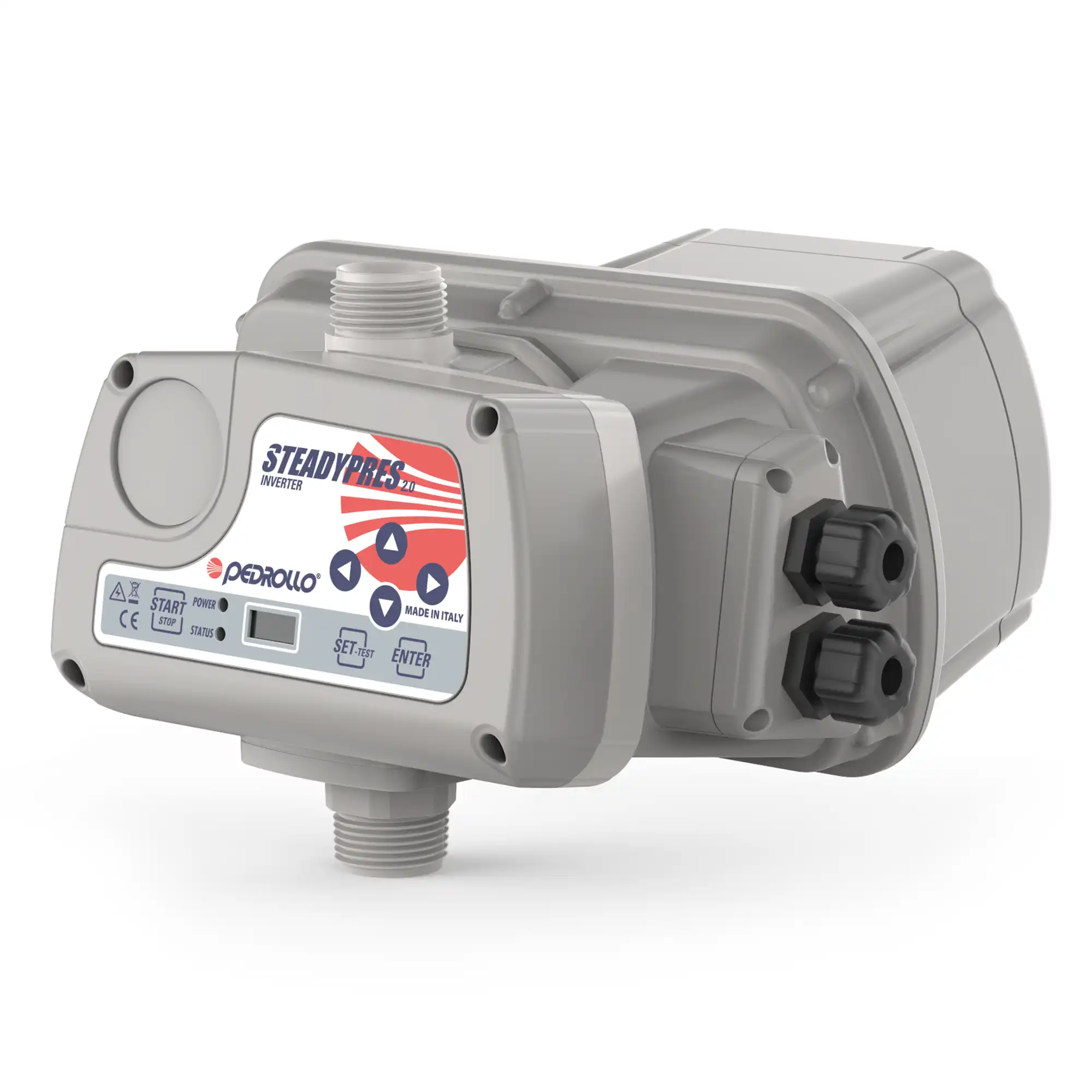

Convertizor de frecventa Pedrollo STEADYPRES MM 16

INSTALAREA SI UTILIZAREA
STEADYPRES. este un dispozitiv electronic de comanda si control, bazat pe tehnologie inverter, pentru a fi combinat cu o pompa electrica de suprafata sau submersibila, bazat pe tehnologia inverter.
Solutie ideala pentru alimentarea cu apa menajera si irigatii se adapteaza oricarui tip de sistem de presurizare, chiar si celor existente, garantand confort maxim, marind durata medie de viata a sistemului si permitand economii semnificative de energie.

DESCRIEREA PRODUSULUI

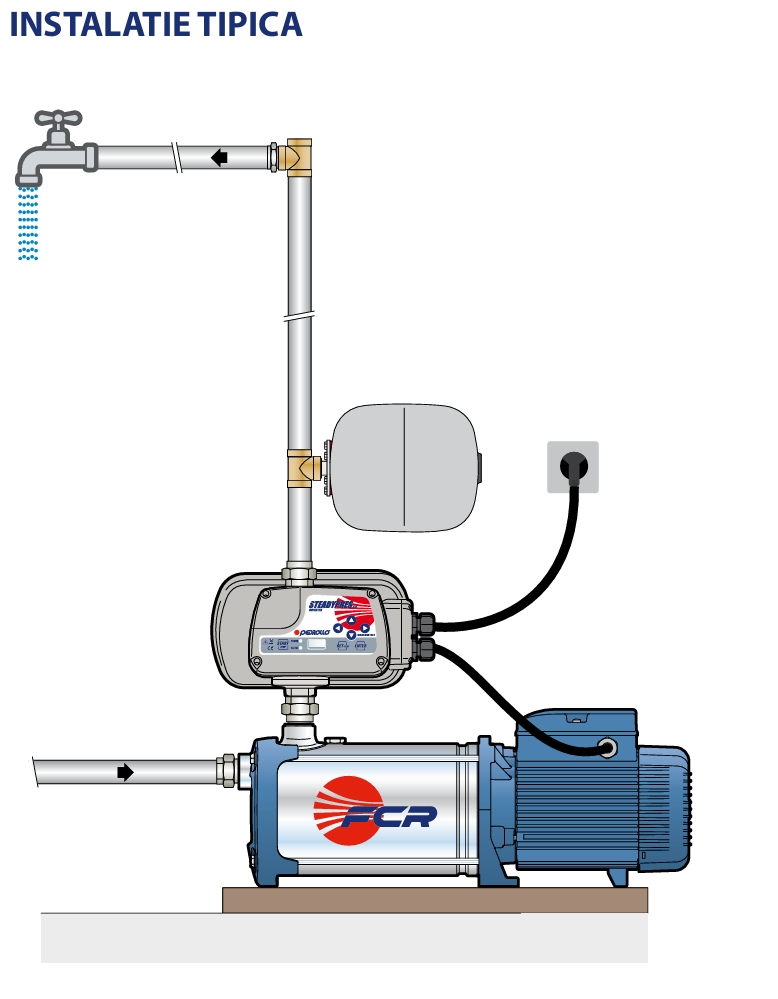

STEADYPRES se instaleaza la iesirea electropompei, prin modularea valorii si frecventei tensiunii de iesire, permite variarea vitezei de rotatie a motorului in functie de cantitatea de apa necesara, garantand astfel o presiune constanta in sistem.


STEADYPRES este compus din:

• convertizor electronic de frecventa (inverter);
• sensor de presiune;
• panou de control echipat cu tastatura si indicatoare LED pentru citirea intuitiva a parametrilor;
• supapa de retinere integrata si inspectabila;

STEADYPRES este caracterizat de:

• Display si tastatura care permit configurarea simpla si ghidata a parametrilor de functionare prin doua niveluri de reglare:

                     - BASIC, pentru a seta presiunea si curentul;
                     - ADVANCED, pentru a adapta invertorul la anumite situatii ale sistemului.

• Racirea componentelor electronice interne garantata de apa care, trecand prin dispozitiv, permite disiparea caldurii.

STEADYPRES protejeaza pompa de:

• Functionare fara apa
• Suparacurent
• Subtensiune
• Supratemperatura
• Scurtcircuit

AVANTAJE PENTRU UTILIZATOR

• Reglare rapida si intuitiva a presiunii prin doua butoane + si – de pe panoul de control care va permit sa cresteti sau sa micsorati valoarea de la 1 la 9 bar.
• Economie de energie
• Silentiozitate
• Scaderi scazute de presiune
• Durata de viata mai lunga

OPTIONAL LA CERERE
Cartela de extensie care permite:

• conexiune RS 485 pentru a comunica cu pana la trei invertoare STEADYPRES si a crea grupuri de pompare;
• alternarea functionarii pompei;
• configurarea unui contact de intrare (de exemplu, plutitor, punct de referinta dublu);
• configurarea unui contact de iesire (de exemplu, alarma);

Date tehnice:

• Tensiune de alimentare: 1 ~ 230 V
• Tensiune motor electropompa: 1 ~ 230 V
• Variatie de tensiune admisa: ± 10%
• Frecventa de alimentare: 50/60 Hz
• Curent maxim motor electropompa: 16 A
• Putere maxima motor electropompa: 3 HP (2.2 kW)
• Presiunea de reglare: 1 ÷ 10 bar
• Temperatura maxima a lichidului: + 40 °C
• Temperatura ambientala: 0 °C ÷ 40 °C
• Presiune maxima: 10 bar
• Grad de protectie: IP 65
• Greutate: 4 kg

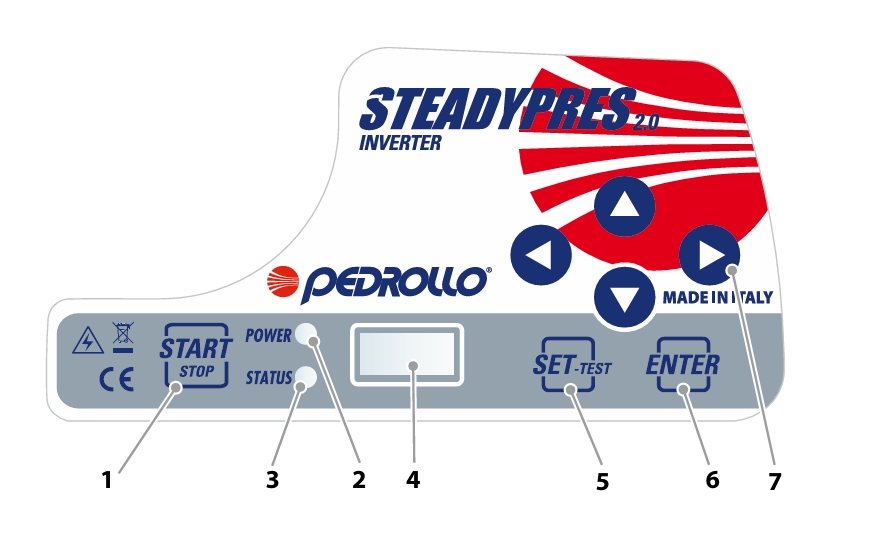

PANOU DE COMANDA

• Tastatura va permite sa accesati si sa navigati prin meniurile de configurare pentru a seta si vizualiza diferiti parametri de functionare, precum: presiunea sistemului, frecventa de operare, curentul absorbit si mesajele de alarma.
• Prezenta semnalelor luminoase LED va permite sa verificati starea de functionare a pompei electrice.

LEGENDA
1) Tasta pornire/oprire ON/OFF
2) LED rosu punere in retea
3) LED verde pornire
4) Display
5) Buton SET
6) Buton de confimare ENTER
7) Sagetile de derulare




PS: este necesara instalarea unui vas de expansiune cu membrana (1SF) pe langa invertor pentru a:

• reduce numarul de porniri
• absoarbe eventualele subpresiuni care provin de la loviturile de berbec.
